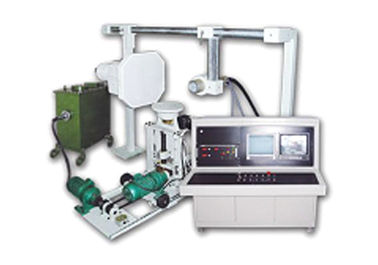

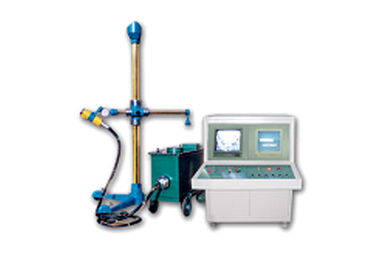

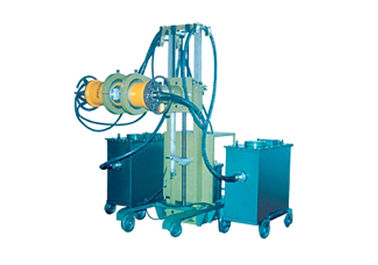

El sistema en tiempo real de la radiografía del ordenador de la radiografía es un equipo esencial para los trabajos de pruebas no destructivos. Se aplica con los componentes hechos del material metal&nonmetal, las piezas del bastidor y de la soldadura para el aspecto suring del fracaso interno, inclusión de escoria, grieta, agujero de aire y mala soldadura (no penetrar totalmente). Es ampliamente utilizado en industrial tal como mecánico, químico, construcción naval, buque de alta tensión, defensa nacional, investigación técnica, automóvil, aviación, material de la resistencia al calor y así sucesivamente. Este tipo de máquina de radiografía no sólo tiene funciones completas, pero también tiene ventajas como alta capacidad automática, funcionamiento confiable, la operación simple, la velocidad rápida de la inspección y el mantenimiento conveniente. Puede los trabajos hace juego con el sistema en tiempo real del sistema de la radiografía del ordenador de la radiografía y de visualización de la radiografía TV que tiene alta capacidad automática y velocidad exacta de la inspección.
Aquí tenga tres tipos de sistema de TV (puede ser seleccionado por el cliente):
1. TOSHIBA de Japón
2. PHILIPS de Holanda
3. THOMSON del alemán
Parámetros principales:
|
Modelo
|
Voltaje clasificado máximo (kilovoltio)
|
Corriente clasificada máxima (mA)
|
PenetrationA3 máximo (milímetro)
|
Tamaño focal (milímetro)
|
Tubo de
|
|
XYD-1520/4
|
150
|
20
|
25(18)
|
3.0×3.0
|
Chino/importación
|
|
4
|
1.0×1.0
|
|
XYD-1610/4
|
160
|
10
|
28(20)
|
3.0×3.0
|
Importación
|
|
4
|
1.0×1.0
|
|
XYD-22510/3
|
225
|
10
|
45(33)
|
3.0×3.0
|
Importación
|
|
3
|
1.0×1.0
|
|
XYD-3010/3
|
300
|
10
|
71(50)
|
3.6×3.6
|
Importación
|
|
2
|
1.9×1.9
|
|
XYD-3510/3
|
350
|
10
|
80(56)
|
3.6×3.6
|
Importación
|
|
3
|
1.9×1.9
|
|
XYD-4010/3
|
400
|
10
|
97(70)
|
5.5×5.5
|
Importación
|
|
3
|
2.5×2.5
|
|
XYD-4510/3
|
450
|
10
|
105(80)
|
5.5×5.5
|
Importación
|
|
2
|
2.5×2.5
|
Comenta: Tamaño focal que adentro la tabla antedicha está bajo estándar EN12543, valores en paréntesis expresa grueso de la penetración cuando partidos con la TV industrial.
Regulador XY de la serie
Para este modelo del regulador, nos aplicamos con el microordenador para controlar, e instalamos con la precolocación del kilovoltio, envejecimiento automático, fracaso autoverificador, ajuste del timing&untime (la gama de tiempo fijo es 1-98 minutos), corriendo la situación que exhibe, dispositivo de seguridad, protegemos las funciones para el sistema entero.
En este tipo de unidad de control también incluye controlar para todo el funcionamiento del sistema de transmisión mecánico y tres de controlar cambiable del sistema de la radiografía, el controlar de puerta óptico del obturador.
Sistema en tiempo real de la radiografía:

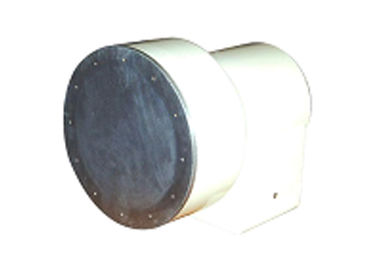

1. reforzador de imagen 6inches:
Dimensión de la imagen de la entrada: 150m m
Dimensión de la imagen de la salida: 20m m
Resolución limitada de centro: los 54lp/cm
2. sistema de la cámara CCD:
Configuración: lente ligera paralela, lente cambiable, cámara CCD, fuente de alimentación, cable de la transmisión
Parámetros:
Cámara CCD análoga:
Pixel: 752×582
Corriente: +12V
Cable de la transmisión: ≤60m
Rango dinámico: 8bit
Cámara CCD de Digitaces:
Pixel: 1024×1024
Corriente: +12V
Cable de la transmisión: ≤15m
Rango dinámico: 10-12bit

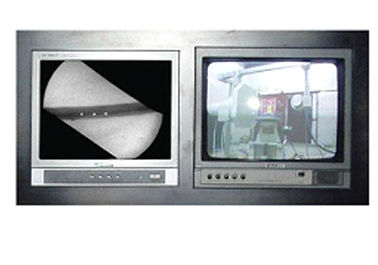

3. monitor:
monitor de 14 ″: 1000line
monitor de 17 ″: 1000line
Sistema del tratamiento de la imagen del ordenador:
Configuración:
Ordenador que controla industrial (unidad de la marca)
Monitor
La imagen recoge al tablero
Netcard
Gaste la interfaz USB
Impresora laser
Software de tratamiento de la imagen
Disco-conducción de la máquina
Para la configuración de hardware, nos aplicamos con los más nuevos dispositivos en el mercado, y excepto tres meses de garantía para la máquina de disco-conducción, porque otras piezas que proporcionamos una garantía del año.
El un actualizar del tiempo del software gratis por año.
Blancos técnicas:
PAL estándar, entrada negro-blanca de la señal del vedio de NTSC;
Recoja la velocidad: 25frame/s para PAL; 30frame/s para NTSC
Resolución máxima de la colección de la imagen: PAL---768×576; NTSC---640×480;
El software tal como ligereza, coeficiente de contraste puede ser ajusta continuamente;
Estadística el sensitivity≥2%, el sensitivity≥4% dinámico.
Funciones del software de tratamiento de la imagen:
Centro del tratamiento de la imagen: ligereza, coeficiente de contraste ajustable, alta sensibilidad, imágenes de poco ruido.
Colección en tiempo real de la imagen: el operador puede ver resultados de la inspección en la pantalla directamente.
Ahorro de la imagen: puede ahorrar las imágenes adquiridas en un disco para la comprobación futura.
Superposición de la imagen: la superposición y la ruido-reducción de los mutilframe.
Enfoque de la imagen: puede hacer el agrandamiento y la reducción de imágenes recogidas.
Tratamiento de la imagen: en la inspección de la estadística, el sistema tiene funciones típicas tales como ruido-reducción, imagen intensifing, falsifica el color, imagen negativa, la medición de la dimensión del fracaso, ahorro de la imagen y comprobando, forma que imprime y así sucesivamente; en sistema dinámico, realiza algunas ventajas como imagen negativa en tiempo real, color falso en tiempo real, sostenido en tiempo real, el ahorro en tiempo real dinámico y funtions de la repetición, no sólo tiene alta sensibilidad de la estadística, operación intelligentable, conveniente dinámica, pero también tiene interfaz chino, y menú, solicita con el modo dropdown y del quickie que es mucho más fácil para usar.
