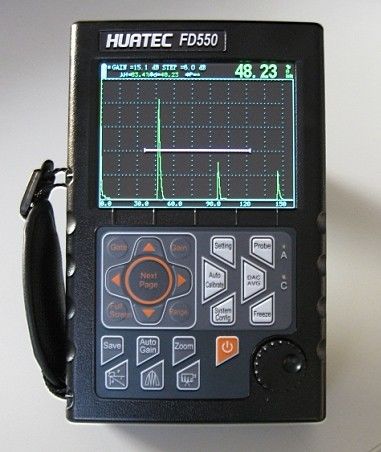

Exploración ultrasónica de alta resolución FD550 de la exploración B del detector 130dB A del defecto de Digtal

Detector ultrasónico de alta resolución 130dB del defecto de HUATEC Digitaces

Características principales:

Calibración automatizada, aumento automatizado, aumento 0-130dB

DAC, AVG, TCG, exploración de B, AWS, 6dBDAC

Captura y muy de poco ruido de alta velocidad

Vivienda sólida del metal, prueba de la agua/aceite, prueba del polvo

Visión del alto contraste de la forma de onda de brillante

El software y los informes potentes de la PC pueden ser exportación a sobresalir

Ubicación exacta automatizada del defecto de la exhibición (profundidad d, nivel p, distancia s, amplitud, DB de SZ, ф);

Indicador automatizado del personal del interruptor tres ((profundidad d, nivel p, distancia s);

Calibración automatizada del Cero-punto del transductor, de ángulos, del borde delantero y de la velocidad del material;

Conveniente hacer y utilizar DACTCG y AVG para evaluar el eco, la curva puede ser modificada y ser compensada

funciones de 6dB DAC;

la disposición de la independencia 500, cualquier criterio se puede entrar libremente, nosotros puede trabajar en la escena sin bloque de prueba;

Memoria grande del gráfico 1000 de A

Aumento y exploración automatizados del aumento;

Memoria máxima del control y del pico;

Exploración de B;

AWS D1.1

Automatizado haga el vídeo de proceso y de juego de la prueba; utilice upan, la longitud del vídeo es ilimitado.

El software y los informes potentes de la PC pueden ser exportación a sobresalir;

La batería de Li, continúa hora laborable hasta 12 horas;

El software embeded puede en línea ser puesto al día;

• La otra función auxiliar

  • Helada de la exhibición;
  • Grado automatizado del eco;
  • Ángulos y K-valor;
  • Cierre y desbloquee la función de los parámetros de sistema;
  • Calendario electrónico del reloj;
  • Dos puertas que fijan e indicación de alarma;
  • Puerta y alarma de DAC;

• Especificaciones

  Título	Parámetro	Título	Parámetro
  Gama de medición (milímetros)	0 ~ 10000	Modo de la medida	Solo, dual, a través
  Error vertical de las linearidades	el ≤3%	Rechazo	el 0~80%
  Error horizontal de las linearidades	el ≤0.1%	Dislocación del pulso (μs)	-20 ~ +3400
  Leavings de la sensibilidad	≥62dB	Cero (μs)	0,0 ~ 99,99
  Rango dinámico	≥32dB	Tipo del puerto	BNC (Q9)
  Poder de resolución	≥36dB	Temperatura de funcionamiento (℃)	-20~50
  Gama de frecuencia (megaciclo)	0,5 ~ 20	H×W×D (milímetro)	240×156×48
  Aumento (DB)	0 ~ 130	Peso (kilogramo)	1,0 (con la batería)
  Velocidad material (m/s)	1000 ~ 15000



• Entrega estándar:

  Unidad principal

  punta de prueba recta 2.5MHZ-ф20

  4MHZ-8x9m m, punta de prueba del ángulo 60degree

  adaptador 4A/9Vpower

  Cable de conexión de la punta de prueba (BNC a BNC)

  Cable de conexión de la punta de prueba (BNC a Lemo 00)

  Manual de la instrucción

  Caso que lleva

  Convertidor de RS232-USB



  Accesorios adicionales:

  Software de manejo de los datos

  Cables de manejo RS232 de los datos

  Punta de prueba recta (5MHZ-ф20)

  Punta de prueba recta (2.5MHZ-ф20)

  Punta de prueba recta (2.25MHZ-ф20)

  Punta de prueba recta (1MHZ-ф20)

  Punta de prueba del ángulo (4MHZ-45degree, 8*9m m)

  Punta de prueba del ángulo (4MHZ-60degree, 8*9m m)

  Punta de prueba del ángulo (4MHZ-70degree, 8*9m m)

  Punta de prueba del ángulo (4MHZ-80degree, 8*9m m)

  Punta de prueba del ángulo (2MHZ-45degree, 8*9m m)

  Punta de prueba del ángulo (2MHZ-60degree, 8*9m m)

  Punta de prueba del ángulo (2MHZ-70degree, 8*9m m)

  Punta de prueba del ángulo (2MHZ-80degree, 8*9m m)

  Punta de prueba T/R (5MHz-ф20m m, foco 15m m)

  Punta de prueba T/R (2.5MHz-ф20m m, foco 15m m)

  Cable de conexión a sondar (BNC-BNC)

  Cable de conexión a sondar (BNC-Lemo 00)

  Cable de conexión a sondar (BNC-Lemo 01)

  Cable de conexión a sondar (Lemo 00-Lemo 01)

  Batería de ión de litio

  Adaptador (4A/9V)

  Cable de transmisión

  Caso de cuero
